• 一、設備概述：

          CTS-BS系列微機控制電液伺服板材彎曲試驗機主要適用于各軋鋼廠、中厚板廠、鋼鐵研究院所、造船業及鍋爐業等對于板材彎曲性能的檢測試驗，因其工作效率高，深受廣大用戶歡迎，特別是各軋鋼廠檢驗部門的青睞。檢測標準執行GB/T232-2010《金屬材料  彎曲試驗方法》中的相關條款，檢測板材在規定彎曲角度下板材毛坯面裂紋情況。

  二、主要功能：

         用于各種金屬材料試樣彎曲性能試驗，主要是對車用鋼板、船用鋼板等中厚板以及其他材料的彎曲試驗。



  三、主要特點：
         1、主機采用三缸八柱，結構緊湊；

         2、軸向彎曲油缸安裝在垂直四立柱框架上端橫梁內；

         3、安裝在水平框架兩側的兩個支撐油缸與彎曲支座相連接，具有自動調整支點距離及支撐試樣彎曲力的功能；

         4、由微機電液伺服閉環控制垂向壓頭位移速度，屏幕顯示彎曲角度；

         5、框架下橫梁設計有清掃孔，試件彎曲后抖落的氧化皮掉入推拉式的垃圾收集箱中；

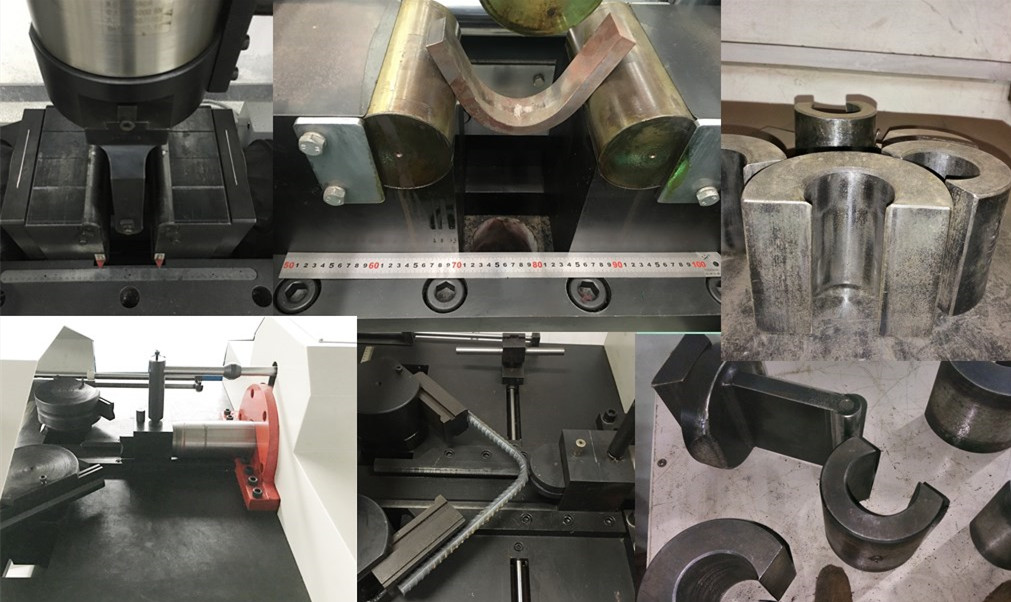

         6、彎曲壓頭可互換，通過微機電液伺服控制方式施加彎曲力；

        7、當活塞升起達到上極限位置時，行程保護，油泵電機停機。






  四、技術參數：

  序號	技術名稱	技術參數
  1	產品型號	CTS-BS300	CTS-BS600	CTS-BS1000	CTS-BS2000
  2	垂直最大試驗力	300	600	1000	2000
  3	水平最大試驗力	150	300	500	1000
  4	兩支棍跨距范圍	10-200	10-250	30-350	30-500
  5	支滾直徑	Φ38	Φ38	Φ50	Φ60
  6	支滾長度	160	160	170	200
  7	壓輥長度	140	140	210	260
  8	垂向活塞行程	160	200	300	300
  9	橫向活塞行程	100	120	160	160
  10	位移測量分辨率	0.001
  11	垂向活塞移動最大速度（mm/min）	220	220	200	200
  12	橫向活塞移動最大速度（mm/min）	180	180	160	160
  13	水平油缸同步精度	≤±2%
  14	彎曲角度控制	0-180°任意設置
  15	彎頭	根據用戶要求配置
  16	主電機功率	4KW	4KW	5KW	7.5KW
  17	主機尺寸	1500×950×1300mm		2000 ×920 ×2500	2300 ×1020 ×2700
  18	油源尺寸	800 ×800 ×1200		800 ×800 ×1200	800 ×800 ×1200
  19	質量（Kg）	約1000Kg		約1800Kg	約2800Kg
